一、型號及名稱 1、組裝式轉輪除濕機型式見表1
表1
型式 | 結構型式 | 整體式 組裝式 | TS
Z | 再生加熱方式
配套設備型式 | 電加熱
蒸汽加熱
帶風冷卻裝置 | D
Q
F |
例如：HCZD-50F 表示組裝式轉輪除濕機機額定除濕量50kg/h,電加熱再生，帶風冷卻裝置
二、原理構造
HCZD/HCZQ— F 系列組裝式轉輪除濕機的工作原理是濕空氣通過風冷卻裝置冷卻去掉部分濕后，進轉輪除濕段進一步除濕，再由后冷卻段將轉輪段產生的溫升降低，這樣就獲得低溫低濕的干燥空氣，然后用高效離心送風機送至所需工藝地點或車間，庫房使用。
HCZD/HCZQ— F 系列組裝式轉輪除濕機箱體結構為彩色雙層保溫夾心板，用鋁型材拼裝而成，不但美觀大方，而且能有效保護機內空氣質量。
整個機組有過濾段，風冷卻段，轉輪除濕段，后冷卻段，風機段等組成。

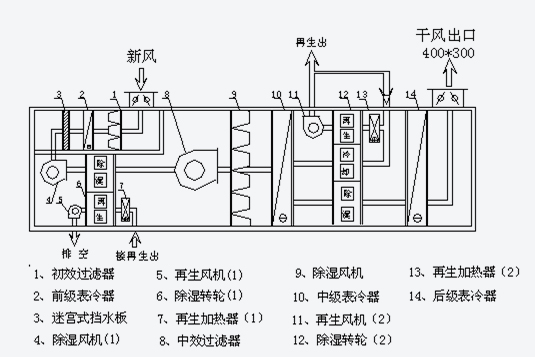

工藝流程圖

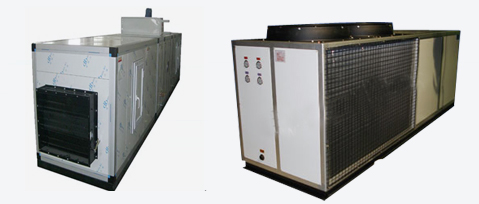

設備結構圖
節能措施說明
防冷橋框架減少冷量損失。 | 機組隔熱調節閥有效防止除濕輪燒壞。 | 除濕輪采用瑞典PROFLUTE特供的高密度汰硅轉輪，比瑞典PROFLUTE普通硅轉輪效率高25%。 | 一流的制造環境，造就出高品質的設備。 | 機組前、后各段全密封結構。 | 控制采用可編程電腦控制系統，技術與日本同步，帶自診斷功能，人機界面，一目了然。 |
三、特點和主要技術參數
HCZD/HCZQ— F系列組裝式轉輪除濕機保留了整體式轉輪除濕機的全部優點，特點，彌補了溫升的不足，得到最佳優化組合，具體結構緊湊合理，占地少，更方便、更經濟，設計人員只需根據溫濕度要求，除濕空間大小，人員的多少，進行技術設計，就能準確而快速的選出一臺合適的機組，滿足您的需要，為您的藍圖錦上添花，為尊敬的客戶您創造一個理想的環境。HCZD/HCZQ— F 系列組裝式轉輪除濕機產品的主要技術參數見表2
| 名稱 型號 | 風冷機 | 制冷系統 | 送風系統 | 制冷量 w | 風量 M3/h | 電 源 | 功率 kw | 壓縮機
功率
KW | 使用
工質 | 控制型式 | 注
入
量 | 蒸發
器
冷凝
器 | 送風機 |
| 風量 M3/h | 功率 kw | 過濾器 | HCZD-3F | 12500 | 2550 | 三 相 四 線 380V50hz | 4.7 | 3.75 | R22R22 | 膨 脹 閥 | 3.8 | 高
效 銅
管 鋁
片 換
熱
器 | 2500 | 0.45 | 初效 | HCZQ-3F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZD-6F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZQ-6F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZD-10F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZQ-10F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZD-15F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZQ-15F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZD-20F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZQ-20F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZD-25F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZQ-25F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZD-30F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZQ-30F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZD-40F | 36500 | 5050 | 15.2 | 11.25 | 11.4 | 7500 | 1.50 | HCZQ-40F | 36500 | 7550 | 15.2 | 11.25 | 11.4 | 7500 | 1.50 | HCZD-50F | 48500 | 10050 | 21.5 | 15.00 | 16.5 | 10000 | 3.00 | HCZQ-50F | 48500 | 10050 | 21.5 | 15.00 | 16.5 | 10000 | 3.00 | HCZD-60F | 48500 | 10050 | 21.5 | 15.00 | 16.5 | 10000 | 3.00 | HCZQ-60F | 48500 | 10050 | 21.5 | 1500 | 16.5 | 10000 | 3.00 | HCZD-80F | 72500 | 15050 | 32.0 | 22.50 | 24.2 | 15000 | 3.80 | HCZQ-80F | 72500 | 15050 | 32.0 | 22.50 | 24.2 | 15000 | 3.80 | HCZD-100F | 96500 | 20050 | 44.8 | 30.00 | 32.5 | 20000 | 6.00 | HCZQ-100F | 96500 | 20050 | 44.8 | 30.00 | 32.5 | 20000 | 6.00 | HCZD-120F | 120000 | 25050 | 47.0 | 35.50 | 38 | 25000 | 8.00 | HCZQ-120F | 120000 | 25050 | 47.0 | 35.50 | 38 | 25000 | 8.00 |
轉輪 | 處理風機 | 再生風機 | 電熱再生 | 蒸汽再生 | 后冷卻段 | 風量 M3/h | 除濕
量 Kg/h | 直徑
×
厚度
mm | 風 量
M3/h | 功 率
kw | 風 量
M3/h | 功 率
kw | 型 式 | 功 率 | 蒸汽耗 量 Kg/h | 傳熱面 積 M2 | 換 熱
面 積 M2 | |
790 | 3.05 | 400×200 | 790 | 0.37 | 220 | 0.06 | 不 銹 鋼 管 電 熱 式 | 3.9 |
|
| 8.6 | 790 | 3.05 | 400×200 | 790 | 0.37 | 220 | 0.06 |
| 6 | 1.5 | 8.6 | 1600 | 5.6 | 600×200 | 1600 | 1.1 | 360 | 0.18 | 7.8 |
|
| 12.9 | 1600 | 5.6 | 600×200 | 1600 | 1.1 | 360 | 0.18 |
| 10.2 | 2.63 | 12.9 | 2035 | 9.2 | 800×200 | 2035 | 2.2 | 1600 | 1.1 | 13.5 |
|
| 29.6 | 2035 | 9.2 | 800×200 | 2035 | 2.2 | 1600 | 1.1 |
| 30.4 | 7.89 | 29.6 | 2713 | 16.4 | 800×300 | 2713 | 3 | 1600 | 1.1 | 18.0 |
|
| 37.4 | 2713 | 16.4 | 800×300 | 2713 | 3 | 1600 | 1.1 |
| 40.5 | 10.51 | 37.4 | 3180 | 19.4 | 800×400 | 3180 | 3 | 2300 | 2.2 | 27 |
|
| 45.3 | 3180 | 19.4 | 800×400 | 3180 | 3 | 2300 | 2.2 |
| 47.4 | 12.4 | 45.3 | 4240 | 25.6 | 1000×300 | 4240 | 5.5 | 2300 | 2.2 | 36 |
|
| 62.0 | 4240 | 25.6 | 1000×300 | 4240 | 5.5 | 2300 | 3 |
| 63.3 | 16.5 | 62.0 | 5000 | 30 | 1000×400 | 5000 | 5.5 | 3000 | 3 | 45 |
|
| 73.6 | 5000 | 30 | 1000×400 | 5000 | 5.5 | 3000 | 3 |
| 74.1 | 19.3 | 73.6 | 6700 | 40 | 1250×300 | 6700 | 5.5 | 3000 | 3 | 54 |
|
| 97.2 | 6700 | 40 | 1250×300 | 6700 | 5.5 | 3000 | 3 |
| 89 | 25.7 | 97.2 | 8150 | 50 | 1250×400
1400×300 | 8150 | 5.5 | 3000 | 3 | 66 |
|
| 120.0 | 8150 | 50 | 1250×400
1400×300 | 8150 | 5.5 | 3000 | 3 |
| 116 | 34.1 | 120.0 | 9600 | 57.6 | 1500×400 | 9600 | 7.5 | 3200 | 3 | 78 |
|
| 138.0 | 9600 | 57.6 | 1500×400 | 9600 | 7.5 | 3200 | 3 |
| 143 | 37.0 | 138.0 | 13500 | 82.8 | 1800×300 | 13500 | 7.5 | 5100 | 5.5 | 108 |
|
| 216 | 13500 | 82.8 | 1800×300 | 13500 | 7.5 | 5100 | 5.5 |
| 198 | 51.4 | 216 | 17000 | 102.4 | 2000×300 | 17000 | 11 | 5100 | 5.5 | 135 |
|
| 253.8 | 17000 | 102.4 | 2000×300 | 17000 | 11 | 5100 | 5.5 |
| 252 | 65.7 | 253.8 | 20400 | 120 | 2000×400 | 20400 | 15 | 6780 | 5.5 | 162 |
|
| 294.6 | 20400 | 120 | 2000×400 | 20400 | 15 | 6780 | 5.5 |
| 302.4 | 83.6 | 294.6 |
注：1、壓縮機為進口全封閉半封閉式，送風機為高效離心式送風機 2、機組進風參數：t=25℃ Ø =75% 3，傳熱面積是在再生加熱×30℃，出口110℃，再生蒸汽表壓2kg/cm2,傳熱系數40w/m2h.c 計算值
四、適用范圍 適用于電子、電器、制藥、化工、化纖、膠卷、橡膠輪胎、玻璃合片、鋰電池生產工藝、木材干燥、印刷、食品、糧食貯藏、卷煙、銀行金庫、地下配電室、圖書館、檔案的保存、低溫低濕的車間及場所。 本機組可滿足空氣參數在20~25℃，相對濕度《25%范圍內使用。 適合具有冷凍水源，蒸汽熱源條件的廠礦企業使用。
|
